1.1智能數據采集終模擬量輸出模塊簡介 ：
提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手

DAM-DA04是全新 代基于嵌入式系統模擬量輸出模塊，可以獨立輸出4路模擬量信號；模塊采用高性能12位DA芯片，輸出精度可達±0.2%。模塊配置有RS232接口，方便與PC或PLC通信；模塊配置有RS485接口，可單獨與PC或PLC通信，也可以與多個485模塊組網使用。

DAM-DA04采用磁隔離技術，有效保障模塊輸出速度、可靠及安全；適用于各種工業控制現場。
產品特性：

◆嵌入式實時操作系統

◆模擬量輸出通道數量：4路

◆DA轉換分辨率：12位

◆DA輸出精度：±0.2%

◆模擬輸出范圍：+20mA，+5V，+10V

◆寬供電范圍：DC +9～+30V（帶防反接）

◆RS485隔離通信

◆地址/波特率可由用戶配置

◆支持Custom-ASCII/Modbus RTU協議

◆±15KV ESD保護

◆三端隔離耐壓：電源/通信/模擬輸入之間≥1500V AC

◆工作溫度范圍：-40℃～80℃

◆工業 ABS阻燃外殼，標準DIN35導軌

                        功能配置◆

模塊型號	DAM-DA04
DA(12bit)	4路
RS232	支持
隔離RS485	支持



DAM-DA04是4通道模擬量輸出模塊，該模塊可用于模擬量信號輸出，如4-20mA/0-10V/0-5V等。用于執行器如比例閥，變頻器等控制，通過RS232或者RS485與主機通訊，如PC、PLC、工控機、觸摸屏等。該系列產品型號配置如下表：

型號	輸出類型	通道數	通訊接口
DAM-DA	模擬量	2AO	RS485和RS232
DAM-DA04	模擬量	4AO	RS485和RS232
DAM-DA08	模擬量	8AO	RS485或RS232

1.2 模擬量輸出模塊電氣參數 Electrical parameter

1.2.1 電源電壓：9-30V  DC

1.2.2 功耗：30mA@24V DC  Max

1.2.3 輸出精度：±0.2%

1.2.4 工作溫度：-40℃到+75℃

1.2.5 工作濕度：-20% 到 +95% 不凝露

1.2.6 隔離耐壓：電源3000V，通訊接口1500V

1.3 模擬量輸出模塊出廠默認設置 Default settings

出廠默認通訊參數為：地址01H，波特率9600，數據位8，無校驗，停止位1；通訊協議默認為自定義ASCII協議，如用戶要求modbus-rtu協議，則出廠配置為RTU協議。默認協議可從設備標簽上獲知。通訊參數可通過誠控電子提供的調試助手配置。

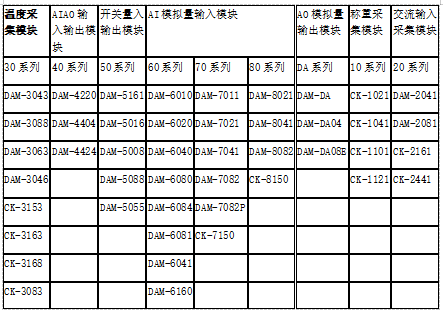

選型表：

 售后保障：

本產品自售出之日起提供兩年質保，7x24小時技術服務，凡用戶在遵守貯存、運輸及使用要求的條件下產品損壞，或產品質量低于技術指標的，免費返廠維修。因違反操作規定和要求而造成產品損壞的，需交納器件費用和維修費。
